คู่มือแผ่น ACP: โครงสร้าง อัตราการยิง รายการตรวจสอบการผลิตและการซื้อ

ราคาสองรายการสำหรับแพ็คเกจส่วนหน้าอาคารเดียวกันสามารถนั่งห่างกันสามสิบเปอร์เซ็นต์ ในขณะที่เอกสารข้อมูลจำเพาะทั้งสองอ่านค่า ACP ช่องว่างมักจะซ่อนอยู่ตรงกลางแผง แผ่นหนึ่งประกอบด้วยแกนโพลีเอทิลีน ส่วนอีกแผ่นเป็นแกนทนไฟจากแร่ และชั้นเดียวนั้นจะเป็นการตัดสินใจในการจำแนกประเภทของไฟ ช่วงราคา และอาคารที่อาจติดตั้งวัสดุดังกล่าวอย่างถูกกฎหมาย แผ่น ACP ย่อมาจากแผ่นแผงคอมโพสิตอลูมิเนียมเป็นแซนวิชของหนังอลูมิเนียมบาง ๆ สองแผ่นที่ผูกติดกับแกน ระบุอย่างดี ให้ความเรียบ ความแข็งแกร่ง และน้ำหนักเบาในวัสดุชิ้นเดียว ระบุไว้ไม่ดี จะกลายเป็นปัญหาการปฏิบัติตามและความรับผิด

แผ่น ACP ทำมาจากอะไร

แผ่น ACP ทุกแผ่นเป็นไปตามตรรกะการก่อสร้างเดียวกัน เปลือกอลูมิเนียมสองแผ่น โดยปกติจะมีความหนา 0.3 ถึง 0.5 มม. และรีดจากโลหะผสมซีรีส์ 1xxx หรือ 3xxx ประกบแกนของโพลีเอทิลีน (วิชาพลศึกษา) สารประกอบสารหน่วงไฟ (FR) ที่เติมแร่ธาตุ หรือแกนแร่เกรด A2 ที่หนาแน่น ความหนารวม 3, 4, 5 และ 6 มม. ครอบคลุมโครงการส่วนใหญ่ และ 4 มม. เป็นค่าเริ่มต้นสำหรับผนังภายนอก ความกว้างของคอยล์มาตรฐาน 1,220 ถึง 1,575 มม. กลายเป็นความกว้างของแผงในช่วงเดียวกัน และเนื่องจากเอาต์พุตทำงานอย่างต่อเนื่องจากคอยล์ การตัดความยาว 4 ถึง 6 เมตรจึงเป็นเรื่องปกติ แทนที่จะเป็นคำสั่งพิเศษ

ผิวเคลือบจะคงอยู่ตลอดไป สีโพลีเอสเตอร์เหมาะกับแผงภายใน ในขณะที่สีทับหน้า PVDF ที่มีความหนาประมาณ 25 ถึง 30 ไมครอนบนสีรองพื้นเป็นระบบภายนอกที่ได้รับการยอมรับ เนื่องจากมีสีและความเงาทนต่อรังสียูวี เอฟเฟกต์แซนด์วิชอธิบายกลไก: การแยกเปลือกบางสองแผ่นด้วยแกนน้ำหนักเบาจะช่วยเพิ่มความแข็งในการดัดงอ ดังนั้นแผ่นหนา 4 มม. จึงมีลักษณะเหมือนแผ่นที่หนักกว่ามากโดยมีน้ำหนักประมาณ 6 ถึง 8 กิโลกรัมต่อตารางเมตร โครงสร้างเดียวกันนั้นทำให้เกิดวิธีการผลิตอันเป็นเอกลักษณ์ โดยที่ร่อง V เข้าไปในผิวหนังด้านหลังทำให้แผงพับลงในถาดที่คมชัดและคาสเซ็ตเข้ามุม

อัตราการยิง: เส้นแบ่งระหว่างแกน PE, FR และ A2

แกนหลักคือเส้นแบ่งในอุตสาหกรรมนี้ แผ่น PE-core มีราคาถูก พับง่าย และถูกต้องตามกฎหมายสำหรับป้ายและการตกแต่งภายใน แต่จะไหม้และหยด และหลายประเทศในปัจจุบันจำกัดหรือห้ามไม่ให้ติดตั้งด้านหน้าอาคารที่สูงกว่าความสูงที่กำหนด โดยทั่วไปแกน FR ที่เติมแร่ธาตุจะไปถึงคลาส B ภายใต้ EN 13501-1 ในขณะที่แกนแร่ที่มีความหนาแน่นสูงถึง A2-s1,d0 ซึ่งเป็นเกรดที่รหัสแนวสูงส่วนใหญ่คาดหวัง ในอเมริกาเหนือ ดัชนีการแพร่กระจายของเปลวไฟและควันตามมาตรฐาน ASTM E84 มีบทบาทที่เท่าเทียมกัน อ่านการจำแนกประเภทที่พิมพ์บนใบรับรองการทดสอบ ไม่ใช่คำทางการตลาดว่ากันไฟได้ ก่อนที่แผงควบคุมจะเข้าสู่ข้อกำหนดเฉพาะด้านหน้าอาคาร

แผนภูมิเรดาร์จะรวมข้อดีข้อเสียต่างๆ ไว้ในมุมมองเดียว โดยใช้คะแนนที่สะท้อนถึงประสบการณ์ในอุตสาหกรรมโดยทั่วไป แทนที่จะเป็นคุณค่าของห้องปฏิบัติการเพียงตัวเดียว โปรไฟล์ PE อธิบายว่าทำไมวัสดุถึงยังขายได้: มีราคาไม่แพง พับได้ง่าย และแบนราบ แต่ความปลอดภัยจากอัคคีภัยและการยอมรับรหัสอยู่ที่ด้านล่าง โปรไฟล์ FR คือเส้นทางสายกลางที่สมดุล โดยซื้อขายด้วยต้นทุนพรีเมียมระดับปานกลางสำหรับระดับ Class B ที่เปิดงานแนวราบระดับกลางส่วนใหญ่ โปรไฟล์ A2 ครอบคลุมถึงขอบด้านนอกในเรื่องความปลอดภัยจากอัคคีภัยและการยอมรับรหัส ซึ่งเป็นข้อกำหนดเฉพาะของอาคารสูงที่ต้องการ ในขณะที่ความสามารถในการขึ้นรูปและคะแนนต้นทุนแสดงให้เห็นราคาของการปฏิบัติตามข้อกำหนดดังกล่าว แกนแร่มีความแข็งมากขึ้นในการกำหนดเส้นทางและพับ และการควบคุมกระบวนการที่เข้มงวดยิ่งขึ้นเบื้องหลังจะทำให้มีค่าใช้จ่ายเพิ่มขึ้น

การผลิตเกรดทั้งสามเกรดบนพื้นที่เครื่องเดียวจำเป็นต้องมีกลุ่มผลิตภัณฑ์ที่สามารถเปลี่ยนสูตรผสมหลักและพารามิเตอร์การยึดเกาะโดยไม่ต้องคาดเดา:

สายการผลิตแผงคอมโพสิตโลหะสองทาง A2 / B1 สายการผลิตแบบอเนกประสงค์ที่สลับระหว่างการผลิตแกนหลักทนไฟ PE/B1 และคลาส A บนพื้นที่เดียว ซึ่งตรงกับการอภิปรายก่อนหน้านี้เกี่ยวกับสายการผลิตที่เปลี่ยนสูตรแกนกลางและพารามิเตอร์การยึดเกาะโดยไม่ต้องคาดเดา ดูผลิตภัณฑ์ →

วิธีสร้างแผ่น ACP บนเส้นต่อเนื่อง

แผ่น ACP คุณภาพเกือบทั้งหมดจะมีลักษณะเป็นเส้นขดต่อแผงอย่างต่อเนื่อง และแต่ละขั้นตอนจะทิ้งรอยนิ้วมือไว้บนแผงที่เสร็จแล้ว คอยล์อะลูมิเนียมด้านบนและด้านล่างจะคลายเกลียวและต่อเข้าด้วยกันเพื่อให้ป้อนอาหารได้อย่างต่อเนื่อง ขั้นตอนการทำความสะอาดและการปรับสภาพด้วยสารเคมีจะปรับสภาพพื้นผิวเพื่อให้สีและกาวยึดเกาะได้ คอยล์ที่ไม่ได้ซื้อไว้ล่วงหน้าจะต้องผ่านสถานีสีรองพื้นและสีทับหน้าด้วยเตาอบสำหรับการบ่ม แกนกลางไม่ว่าจะเป็น PE อัดรีดหรือแผ่นแร่ที่ให้มา จะถูกหุ้มด้วยฟิล์มกาวความร้อน ให้ความร้อนจนกว่าฟิล์มจะเริ่มทำงาน และกดลงบนผิวหนังทั้งสองข้างในชุดลูกกลิ้งแบบหนีบ การระบายความร้อน การตัดขอบ และการตัดตามความยาวปิดการทำงาน

การควบคุมอุณหภูมิตามลำดับนี้จะแยกแผงที่ยึดติดมานานหลายทศวรรษออกจากแผงที่แยกส่วนภายในหนึ่งปี

แผนภูมิเส้นแสดงโปรไฟล์ความร้อนที่เป็นตัวแทนตั้งแต่ทางเข้าของคอยล์ไปจนถึงทางออกของแผง โดยให้ค่าเป็นจุดกำหนดทั่วไปแทนที่จะเป็นสูตรคงที่ การไต่ขึ้นอย่างนุ่มนวลผ่านการคลายคอยล์ การทำความสะอาด และการอบแห้งจะช่วยขจัดความชื้นโดยไม่ทำให้อลูมิเนียมตกใจ โซนการบ่มจะถึงจุดสูงสุดใกล้ 225 เนื่องจากเคมีสีต้องการการเชื่อมโยงข้ามเต็มรูปแบบเพื่อการยึดเกาะและทนต่อสภาพอากาศ จากนั้นอุณหภูมิจะอยู่ที่ประมาณ 200 องศาในบริเวณการเคลือบ ซึ่งเป็นหน้าต่างที่ฟิล์มกาวทำงานและไหลเข้าสู่พื้นผิวขนาดเล็กของผิวหนัง ขั้นตอนการหนีบจะกักความร้อนนั้นไว้ภายใต้ความกดดัน ดังนั้นเส้นพันธะจะก่อตัวเท่ากัน และหยดสุดท้ายไปทางสภาพแวดล้อมจะล็อคพันธะก่อนที่จะตัด ซึ่งเป็นสาเหตุที่กฎเกณฑ์การระบายความร้อนปรากฏขึ้นโดยตรงในผลการทดสอบการลอก

เส้นสำหรับเอาต์พุตที่ไม่ติดไฟโดยเฉพาะมีโครงสร้างเดียวกันกับหน้าต่างกระบวนการที่เข้มงวดมากขึ้น:

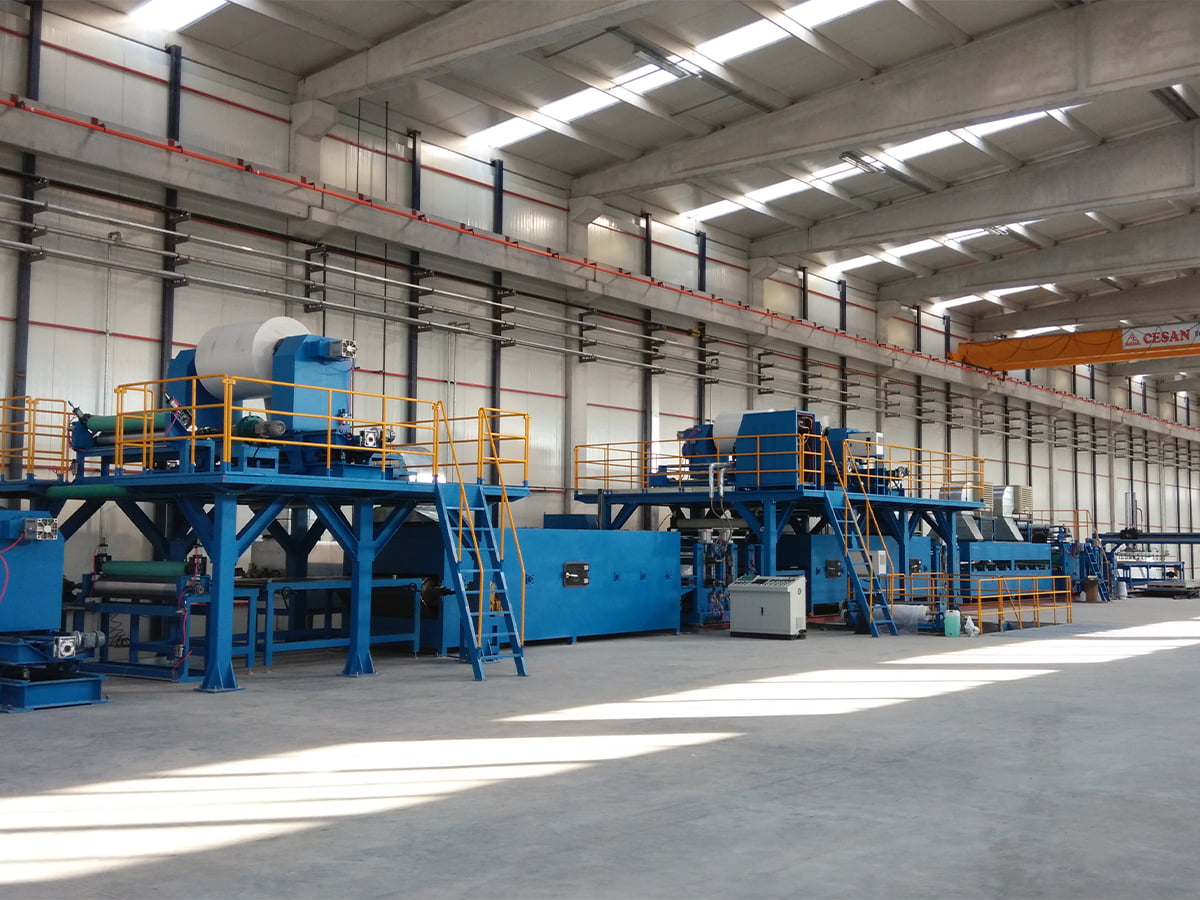

สายการผลิตคอยล์ A2 / สายคอมโพสิต A2 ACP สายการผลิตเฉพาะสำหรับเอาต์พุต A2 ที่ไม่ติดไฟ เป็นไปตามกระบวนการแบบม้วนต่อแผงอย่างต่อเนื่องแบบเดียวกับที่อธิบายไว้ แต่มีกรอบเวลากระบวนการที่เข้มงวดมากขึ้น ทำให้เกี่ยวข้องกับโรงงานที่มุ่งเป้าไปที่คุณภาพแผงที่ทนไฟ ดูผลิตภัณฑ์ →

เกณฑ์มาตรฐานคุณภาพและความคลาดเคลื่อนที่ต้องตรวจสอบก่อนตัดสินใจซื้อ

ข้อพิพาทด้านคุณภาพส่วนใหญ่จะย้อนกลับไปที่คุณสมบัติที่สามารถวัดผลได้จำนวนหนึ่ง ดังนั้นควรเขียนไว้ในสัญญา ตรวจสอบความหนาของผิวด้วยไมโครมิเตอร์ เนื่องจากผิวหนังขนาด 0.4 มม. ที่ขายเป็น 0.5 มม. เป็นวิธีที่ใช้กันทั่วไปในการซ่อนระยะขอบ ตรวจสอบโครงสร้างการเคลือบทั้งหมดด้วยเกจ และคาดว่าระบบ PVDF จะอยู่ที่ 25 ไมครอนขึ้นไป สอบถามค่าความแข็งแรงในการลอก โดยทั่วไปกำหนดไว้ที่ 4 นิวตัน/มม. หรือสูงกว่าสำหรับแผงที่มีคุณภาพ และสำหรับขีดจำกัดคันธนูที่วัดในช่วงสองเมตร น้ำหนักคือการตรวจสอบที่ถูกที่สุด เนื่องจากแผ่นงานที่มีน้ำหนักน้อยกว่าโครงสร้างปกติยอมรับว่าแกนกลางหรือเปลือกบาง

แผนภูมิคอลัมน์เปรียบเทียบน้ำหนักทั่วไปต่อตารางเมตรสำหรับวัสดุที่แข่งขันกันเพื่องบประมาณการหุ้มเดียวกัน ที่ประมาณ 7 กก./ตร.ม. แผ่น ACP มาตรฐานขนาด 4 มม. จะตัดอะลูมิเนียมแข็งหนา 3 มม. ในขณะที่ยึดพื้นผิวที่เรียบกว่าไว้ ไฟเบอร์ซีเมนต์และเหล็กแผ่นมีน้ำหนักเพิ่มขึ้นสามสิบถึงเจ็ดสิบเปอร์เซ็นต์ ซึ่งจะเพิ่มขึ้นตามโครงโครงสร้าง ค่าขนส่ง และชั่วโมงการติดตั้ง ข้อได้เปรียบจะกว้างขึ้นตามความสูงของอาคาร โดยที่น้ำหนักที่ประหยัดได้ทุกๆ กิโลกรัมบนส่วนหน้าอาคารจะช่วยลดภาระบนฉากยึดและโครงสร้างพื้นฐาน ตัวเลขดังกล่าวอธิบายถึงการสร้างเชิงพาณิชย์ทั่วไป และ ACP ที่หนักกว่าซึ่งมีผิว 0.5 มม. และแกน A2 ที่หนาแน่นจะไต่ขึ้นไปถึง 8 กก./ม.2 แต่ยังคงเป็นผู้นำของกลุ่ม ปฏิบัติต่อน้ำหนักเหมือนการตรวจคัดกรอง จากนั้นยืนยันผิวหนังและความหนาของชั้นเคลือบด้วยเครื่องมือ

การเลือกสายการผลิตด้านหลังแผ่นงาน

หากคุณซื้อแผง เส้นที่อยู่ด้านหลังแผงจะมีความสำคัญพอๆ กับแผ่นข้อมูล หากคุณสร้างแผง ประเด็นก็คือธุรกิจ เส้นต่อเนื่องจะเชื่อมผิวหนังและแกนเข้าด้วยกันภายใต้การควบคุมความร้อนและแรงกดคงที่ ซึ่งเป็นเหตุผลว่าทำไมแผงของพวกมันจึงมีความเรียบที่แน่นกว่าและความแข็งแรงของเปลือกที่แคบกว่าที่กระจายมากกว่าการผลิตเป็นชุด เส้นสองทางเคลือบและเชื่อมทั้งสองสกินในการผ่านครั้งเดียว ลดการจัดการและปรับปรุงความสมมาตร ในขณะที่เลย์เอาต์ทางเดียวแลกเปลี่ยนปริมาณงานเพื่อลดต้นทุนแรกเข้า ความสามารถในการสลับระหว่างสารเคมีหลัก PE, B1 และ A2 ในหนึ่งสายการผลิตจะเป็นตัวตัดสินว่าโรงงานจะสามารถรองรับกลุ่มผลิตภัณฑ์ได้กว้างเพียงใด

การเชื่อมแบบต่อเนื่องกับแบบแบตช์

เครื่องอัดประสานแบบแบตช์มีราคาถูกกว่าและเหมาะกับการทำงานระยะสั้น แต่การหยุดทุกครั้งจะทำให้อุณหภูมิและความดันเปลี่ยนแปลงที่แนวประสานอีกครั้ง สายการผลิตต่อเนื่องต้องการการลงทุนล่วงหน้ามากขึ้นและให้รางวัลแก่โรงงานที่ใช้แคมเปญขนาดยาวที่ความกว้างมาตรฐาน เมื่อประเมินซัพพลายเออร์ ให้ถามว่าแผงที่เสนอราคามาจากบรรทัดใด จากนั้นขอข้อมูลความเรียบและลอกจากบรรทัดเดียวกันนั้น

อุปกรณ์ต้นน้ำก็มีความสำคัญเช่นกัน เนื่องจากคุณภาพการปรับสภาพและการเคลือบจะตัดสินเรื่องการยึดเกาะและอายุการใช้งานของสี เส้นจะดีพอๆ กับระยะที่สะอาดที่สุดเท่านั้น สำหรับมุมมองที่กว้างขึ้นของประเภทอุปกรณ์ที่เกี่ยวข้อง โปรดดูภาพรวมของ สายการผลิตแผงคอมโพสิตโลหะ ช่วงและสำหรับแนวทางการตัดสินใจที่มีโครงสร้าง เลือกสายการผลิตแผงคอมโพสิตโลหะประสิทธิภาพสูง ครอบคลุมปริมาณงาน ระบบควบคุม และเงื่อนไขการบริการโดยละเอียด

พืชที่ให้บริการทั้งส่วนตกแต่งและส่วนที่ติดไฟมักจะใช้สายที่ยืดหยุ่นเฉพาะสำหรับเอาต์พุต FR:

สายคอมโพสิต PE/B1-FR ACP สายการเคลือบด้วยความร้อนที่ยืดหยุ่นซึ่งผลิตแผงอลูมิเนียมคอมโพสิตทนไฟ PE และ B1 พร้อมการควบคุม PLC และการเคลือบลูกกลิ้งแบบเลือกได้ ให้บริการในส่วนการตกแต่งและส่วนที่ทนไฟตามที่ระบุไว้ถัดไป ดูผลิตภัณฑ์ →

ที่แผ่น ACP ได้รับการเก็บรักษา

แผ่น ACP ครองพื้นที่กว้างสี่แห่ง การหุ้มอาคาร รวมถึงฉากกันฝน ฝ้าเพดาน และแผ่นปิดเสา เป็นวัสดุที่ใหญ่ที่สุดและมีความต้องการมากที่สุด เนื่องจากมีทั้งรหัสอัคคีภัยและการรับประกันสภาพอากาศ ป้ายและเส้นทางใช้แผ่น PE-core บาง ซึ่งความสามารถในการขึ้นรูปและคุณภาพการพิมพ์มีความสำคัญมากกว่าระดับการทนไฟ การตกแต่งภายในตั้งแต่ผนังไปจนถึงเพดาน ให้ความสำคัญกับความเรียบและการตกแต่งที่หลากหลาย ในขณะที่ตัวขนส่งและเปลือกอุตสาหกรรมใช้ประโยชน์จากข้อได้เปรียบด้านน้ำหนัก

แผนภูมิแท่งแสดงการแบ่งการบริโภคโดยประมาณในพื้นที่เหล่านี้ โดยดึงมาจากรูปแบบของอุตสาหกรรมทั่วไป แทนที่จะเป็นแบบสำรวจที่ได้รับการตรวจสอบแล้ว การหุ้มส่วนหน้าอาคารมีส่วนแบ่งมากที่สุด และยังเป็นส่วนที่การรับรองและการรับประกันการเคลือบมีน้ำหนักเชิงพาณิชย์อย่างแท้จริง ป้ายยังคงเป็นฐานปริมาณคงที่เนื่องจากแผ่น PE-core บางกำหนดเส้นทางและพิมพ์ได้อย่างรวดเร็ว งานตกแต่งภายในเติบโตขึ้นตามรอบการปรับปรุงใหม่และนำสีเคลือบแบบเดียวกับโครงการภายนอกกลับมาใช้ใหม่ ความต้องการด้านการขนส่งและอุตสาหกรรมมีปริมาณน้อยกว่า แต่มักจะจ่ายเบี้ยประกันภัยสำหรับพิกัดความเผื่อที่จำกัด ซึ่งเป็นเหตุผลว่าทำไมสายการผลิตที่ยืดหยุ่นซึ่งสามารถเปลี่ยนเกรดได้มักจะชนะเมื่อมีทั้งสี่ส่วนอยู่ร่วมกัน

ประเด็นสำคัญ

ข้อมูลสำคัญอยู่ในรายการเดียว:

1. อ่านแกนก่อน: PE, FR หรือ A2 ตัดสินใจทั้งราคาและตำแหน่งที่จะติดตั้งแผ่นงาน
2. ตรวจสอบความหนาของผิว การสร้างสารเคลือบ และความแข็งแรงของการลอกด้วยเครื่องมือ ไม่ใช่โบรชัวร์
3. ต้องการแผงจากเส้นต่อเนื่องที่มีเอกสารข้อมูลความเรียบและข้อมูลการลอก
4. จับคู่แกนกับการใช้งาน: ภายในทนต่อ PE ส่วนอาคารสูงต้องใช้ A2
5. สำหรับผู้ผลิต ความยืดหยุ่นในเกรดหลักจะเปลี่ยนสินทรัพย์การผลิตหนึ่งรายการให้กลายเป็นตลาดผลิตภัณฑ์ที่หลากหลาย

ไม่ว่าคุณจะระบุแผงหรือผลิตแผงเหล่านั้น ตรรกะเดียวกันนี้ก็จะถูกนำมาใช้: แกนกลางจะกำหนดผลิตภัณฑ์ และกระบวนการเบื้องหลังแผ่นงานจะกำหนดคุณภาพที่คุณสามารถพิสูจน์ได้
